RFID创新部落首次线下主题沙龙都分享了哪些干货?

发布日期:2019-7-17 9:05:52发布人: 来源:

7月12日上午,2019第一期RFID电子标签测试主题沙龙在厦门英诺尔物联网工业园成功举行!现场,大咖们为大家带来了精彩分享!

主题一:如何解决小微型HF标签精确测试问题

NFC,资产管理, 嵌入式等应用,催生了众多小尺寸RFID标签的需求,如直径10mm以内、长宽5mm甚至3mm左右的特种标签。那么如何解决小微型HF标签精确测试问题呢?现场,上海真智电子标签技术有限公司副总经理付民地先生,为大家介绍了小微型标签性能测试的主要测试项目;以及评判标签性能的几个重要参考要素,和相关参数的测量方法。

标签性能几个重要参考要素:

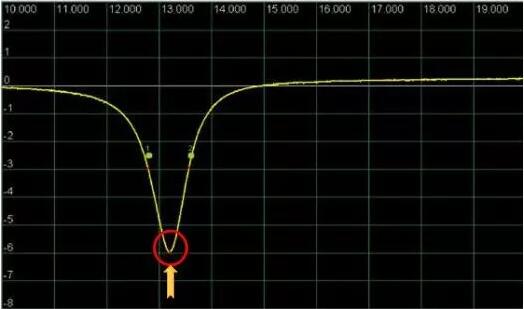

➣ 频率的重要性:

案例分享:TI2048标签设计,常规天线设计13.56+/-0.5MHz,客户测试样品后,发现读取不良高达20%。对客户读头分析,发现为达到高读距,对读头天线设计了窄带宽(13.8~14.3M),高Q值设计。当产品频率超出读头天线带宽时,读距下降十分严重。调整天线频率后,读取良率提升致100%!

➣ Q值的重要性:

相对而言同类产品Q值越大读取性能越好,因为天线的Q值越高,其损耗越小,效率越高。使用介电常数越低的材料比介电常数高的Q值高,一般含吸波材料的产品中表现尤为突出,设计人员经常会发现:加了吸波材的产品,虽然频率在客户要求的范围内,但距离达不到要求!

➣ 天线衰减dB值的重要性:

芯片要获取更好的读取带宽会妥协相对降低灵敏度,造成在某些特殊应用场景下,客户读头无法读取。在分析测试时候会发现频率,Q值测试基本上没有太大变化,只是天线衰减dB降低很多,这时候需要改变天线材料来达到提升天线dB值符合客户使用。

最后,付民地先生为大家分析了市面上常规测试仪器的优缺点,并分享了适合小微标签的测试设备。

主题二:UHF电子标签检测设备的原理及应用实战分享

北京芯力创达信息技术有限公司总经理许光先生,为大家分享了入行以来,亲身经历的故事,和探索中的经历:最早的检测耗时耗力,最终沦为“差不多”先生

经过三年挣扎,对UHF电子标签检测设备十分迫切,对比国外的测试产品,决定重走自研路;最后,许光先生为大家分享了扫频设备的原理,以及产品的功能和的未来研发方向。


扫频设备原理:

1、扫频设备必须支持相关协议,比如ISO18000-6C、6B、6D、国标、GJB等;

2、扫频设备功率在相应频率下输出功率均衡;

3、扫频设备的发送和接收天线在同频率下,增益、驻波,几乎保持一致(轴比要较好),如果不好,需要补正。

坚持以上三点,即可获得电子标签在相应频率的最小启动功率,形成一个曲线,最小启动功率的点,即为当前标签天线的谐振点

另外,电子标签的灵敏度和理论距离也可以得出(通过公式计算)

主题三:影响电子标签性能有哪些可靠性测试

巨心物联网实验室(深圳)有限公司总经理程明明先生,为大家分享了电子标签测试必要性。设计的标签能否满足应用要求,需要进行一系列的测试,如:量产标签有没有做一致性测试?是否做了老化测试?等等。

随后,程明明先生分享了电子标签测试流程,以及相关测试项目和测试设备。

电子标签测试流程:

➣ 天线设计、打样

➣ 芯片封装打样

➣ 性能测试

➣ 强度测试

➣ 老化测试

➣ 演示环境测试

附沙龙合影:

各位R界朋友:如果您对以上主题内容有兴趣或想进一步了解的,可以与我们公众号联系!如果您对往后RFID创新部落线下主题沙龙的举办,有什么建议?也欢迎您留言,或联系我们公众号!
