如何定制一款心仪的RFID电子标签

发布日期:2019/5/15 9:18:22发布人: 来源:

为什么需要定制化

RFID技术作为目前数据自动采集的主要手段之一,电子标签是RFID系统中不可或缺的组成部分,但在多数情况下,标签的通用性并不强,而是可以根据场景需求选择不同的电子标签。

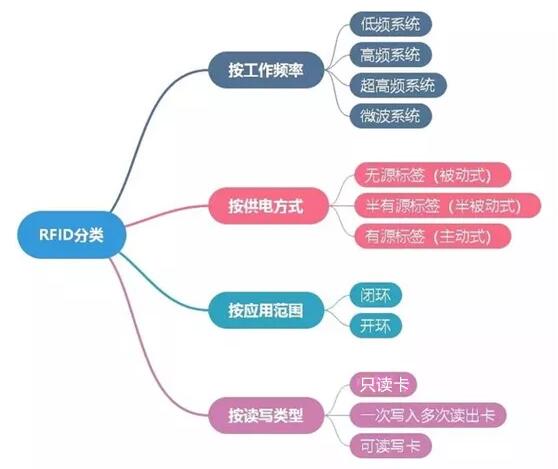

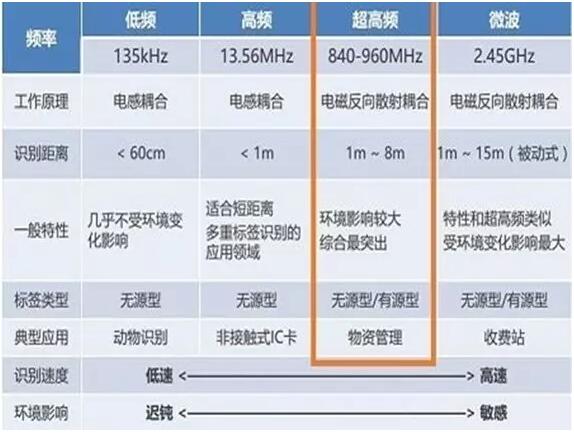

比如说,从频段上来说,可以分为LF,HF,UHF,2.4G和5.8G等,不同频段有各自的优势和不足——低频产品有很好的穿透性,但数据传输速率有限,就可以适用于动物管理;高频(HF)因其读距和协议的限制往往适用于支付和各种身份识别;无源超高频(UHF)可以远距离读取,最重要的特性是一次性批量读取,却容易受环境干扰,尤其是金属与液体,主要应用于服装零售与物流仓储;2.4G和5.8G有源产品信号稳定,数据传输量大,读取距离非常远,但电池耐用性差和价格高是应用的短板。

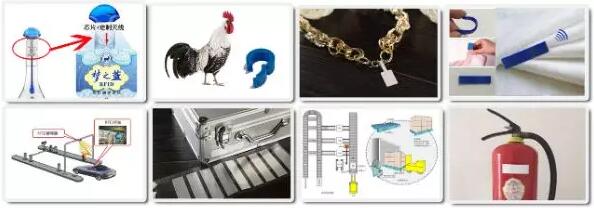

同一频段的产品,因为使用环境的不同,其封装形态,安装方式也有巨大的差异,以HF为例,用于支付和身份管理,往往采用PVC卡的形式;用于防伪溯源时,可以选用易碎纸或铜版纸的方式。同一频段产品的同一应用,因为客户所遇问题的特殊性,也呈现出一定的差异性。比如,HF易碎标签用于奶粉的追溯时,若奶粉罐表面是塑料材质,可以直接黏贴,若是金属材质,还要考虑加上一层吸波材料。

总体而言,标签的频段特点、应用场景、性能指标和安装方式的不同要求,影响了RFID的标准化,因此RFID电子标签定制化开发是决定RFID系统应用能否成功的关键因素。

如何进行标签定制

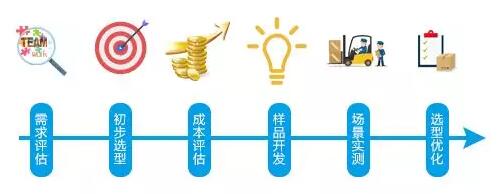

电子标签定制化开发是一项系统工程,以笔者的经验大致需要经历6个阶段:需求评估,初步选型,成本评估,样品开发,场景实测,选型优化,耗费的时间依项目需求的复杂程度不尽相同,短的可能只要半个月,长的或需三个月以上。

1、需求评估

需求评估是最关键的步骤,我们需要根据用户的应用场景评估是否需要RFID技术。并不是所有的应用都适合采用RFID技术,比如许多初级的农业和工业产品的溯源——白菜,柚子,钢材,管件等,这类产品因为本身价值不高,成本上无法承受,在应用过程中还会因为物品的干扰而影响应用效果。因此往往选用成本更低的条码技术解决问题。

那么何时选用RFID技术呢?以机场行李分拣为例,首先是成本上,航空业体量大,服务价值高,对效率的要求非常高,同时对效率成本的容纳也高;其次是技术上,行李条码标识无法固定在位置上,若采用条码技术,很难进行批量的读取和处理,一对一的读取往往还需要人工协助,效率低而成本高。这就形成了对RFID技术的一种强需求——UHF技术可以采用相对较低的成本极大提高行李分拣速度,同时保证准确性。即需求评估是根据用户的应用场景确认RFID能否满足技术和成本两大指标的要求,若能满足,则采用此项技术。

2、初步选型

在明确使用RFID技术可以解决需求的“痛点”后,那么下一步的关键就是标签的选型。根据需求评估的结果,选定标签频段,产品尺寸,芯片类型,封装形态和安装方式等。

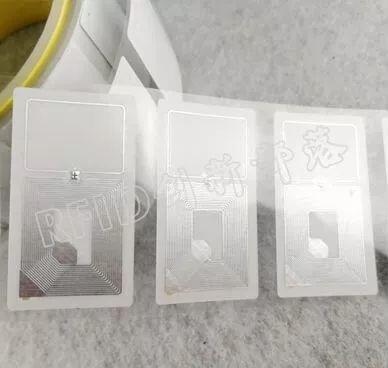

我们以一款易碎标签的选型为例,介绍流程:A客户需求一款标签用于高档消费类产品的外包装纸盒,目的是防伪和溯源。为了便于消费者验证,我们建议采用高频14443A协议;纸盒是方形的,折口位置有一定的弹力,我们建议采用既有防撕效果,又很柔韧的铜版纸材质封装。为了便于安装,我们采用背胶黏贴的方式。

在芯片选型时,客户提出采用他们提供的一款芯片,为此, 我们根据芯片资料重新研发了一款线型;考虑到折口位置需要略长的标签,尺寸过大会增加成本,我们推荐给客户一款尺寸合宜的长方形标签。

3、成本评估

在初步选型满足客户要求后,根据其结果,进行成本评估。影响成本的因素主要是芯片类型,封装形态,产品尺寸和数据要求,首先是芯片,根据需求的不同可以选用进口或国产的芯片,一般而言,进口芯片的价格会高一些,存储容量越大的芯片价格越高,功能越多的芯片价格越高,如加密功能,TD功能,双频功能等。其次是封装,封装的结构越复杂,封装的难度越大,成本是越高的。

尺寸也是影响因素,一般是尺寸越大价格越高,但在微型标签领域,由于加工难度变大,反而是尺寸越小价格越高。数据要求主要涉及表面打码,写入数据,提取数据和数据关联等,每一项都会增加成本。因为这些因素的影响,我们一般会提供3~4套方案给客户参考,从中选择最优的方案进行样品开发。

4、样品开发

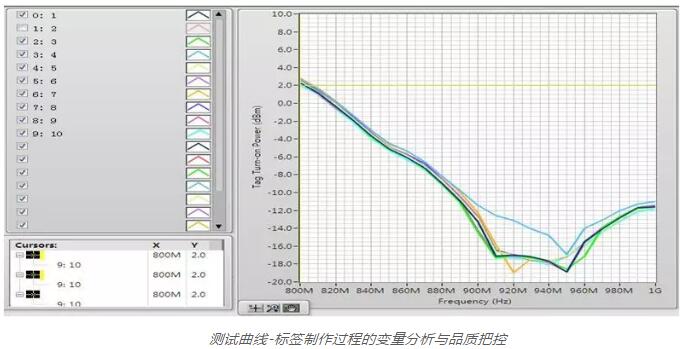

样品开发的过程,最重要的并不是研发费用的多少,而是研发周期的长短。这部分工作花费的时间越短,项目后期的应变空间越大,项目的成功率也越高。样品研发需要几个必备的步骤,包括天线设计,材料制作、天线蚀刻,手工制作,实测验证等。

我们仍以A客户为例,天线设计5—10个工作日,制作和验证10个工作日。在这里需要强调一下,如果是常规的封装形态与工艺技术已确认的情况,主要的开发时间在天线的设计上;如果碰到一种新的封装形态需要尝试不同的工艺技术,在研发过程中的不确定因素会比较多,无法保证一次性成功,需要耗费更长的时间。样品开发速度的快慢是考验一家RFID电子标签企业定制化能力的关键指标。

样品开发最快速的方案是选择现有的近似产品进行微调;

其次是明确大致方向进行整合;

最后,如果还是无法解决问题,就要从0开始重新研发。

5、场景实测

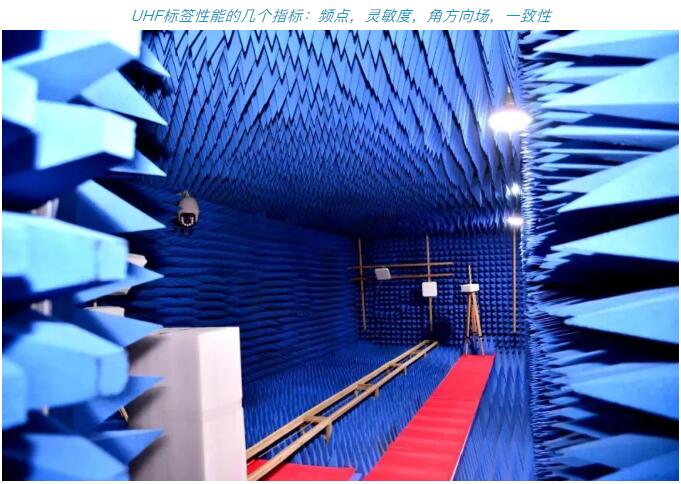

样品开发出来后,如果有条件的话需要先模拟应用场景进行测试,并做相关可靠性的测试。客户收到样品后,会进行场景实测,评估效果,提出优化建议,包括性能是否达标,尺寸是否调整,印刷和数据是否变更等。

6、选型优化

如果初次样品未能达到项目需求,需要分析客户测试反馈的数据,甚至有必要到现场实地调研,汇总各种信息,确认优化方案,并进行第二次打样和实测。因此,一个完整的样品研发周期,最快大约需要一个月的时间。

小结

如上所述,我们不难看出,RFID系统方案电子标签定制化的探讨和选型需要时间,过程中的诸多因素需要逐一确认,一名合格的销售人员在接到客户询盘的初期,需要为客户提供有价值的需求分析与产品方案评估,而不只是糊里糊涂地报价,这是不负责的做法。但在实际的工作实践中,客户往往忽略了需求的本质,急忙忙地要求供应商报价,一旦报完价格结果经常是不了了之。任何产品只有让客户的商业价值获得成功才是真正有价值的,RFID也不例外,所以要定制化一款性价比高的RFID电子标签,就需要供应链的上下游相互信任,共同参与、互通有无。
